Конструкция рубильников и автоматов

Рубильники, автоматы и выключатели прежде всего служат для включения и отключения электрической цепи. Это может быть как ручное управление, например у рубильника, так и автоматическое.

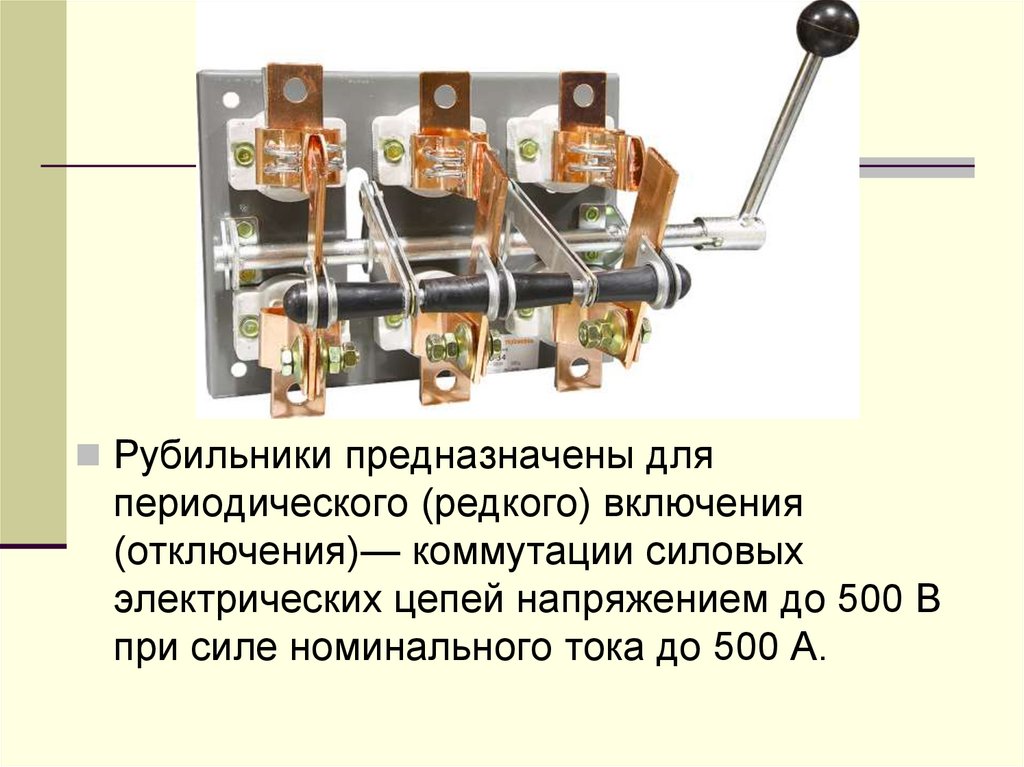

Конструкция рубильника

На данный момент вы можете встретить огромное количество рубильников как по назначению, так и по конструкции. Для начала давайте разберем конструкцию простейшего рубильника, а затем разберем наиболее популярные модификации и виды рубильников, которые вы можете приобрести в нашем интернет магазине по низкой цене.
Существуют как одно, двухполюсные рубильники, так и с большим колличеством полюсов. Некоторые трехполюсные рубильники выполнены с возможностью поочерёдного отключения каждого полюса.Существуют и модели где все полюса включаются и отключаются одновременно. Как наилучший вариант, рекомендуется использовать рубильники с разъедененными полюсами, однако при выборе продукции лучше подходить к данному выбору исходя из необходимости.

Каждый рубильник имеет нож и губки, в которые входит нож. В основном нож закреплён снизу болтами, а в верхней части он входит в губки. Обычно губки имеют специальные усиливающие пружины, которые, которые сильнее зажимают губки, тем самым обеспечивая лучший контакт между ножом и губками.

Для рубильника крайне важно обеспечить надежный контакт именно между ножами и губками. Ведь это наиболее «слабое место» всех рубильников. Для этого губки необходимо периодически обжимать, а пружины менять. Но существуют рубильники и с подвижными кубками. Кроме того, для более удобного и безопасного управления созданы специальные механизмы управления, которые позволяют включать и отключать ножи или губки. То есть, подвижными в рубильниках разных конструкций могут быть как ножи, так и губки. Главным остается одно – это коммутационный аппарат, которые не имеет ни защит, ни дугогасительных контактов, для отключения токов нагрузки либо короткого замыкания.

Хотя некоторые модели рубильников оборудуются дугогасительными камерами. Но используются такие модели преимущественно в сетях освещения. В силовых сетях такие рубильники хоть и могут быть установлены, но отключать ими нагрузки нельзя. В се это как правило относится к разрывным моделям рубильников. Но существуют еще и так называемые перекидные модели. Особенность данного вида коммутационных устройств состоит в том, что он имеет три положения – включено в одну цепь, включено во вторую цепь и отключено.  Кроме того, вы часто может встретить еще такое название как реверсивный рубильник. По сути это тоже перекидной рубильник. Его используют для быстрого изменения вращения двигателя, либо для переключения с одного питания на другое. Некоторые из таких моделей даже позволяют оперировать под нагрузкой.

Конструкция автомата

Автомат – это сокращенное название от «автоматический выключатель». Его основная задача — коммутирование электрических цепей под нагрузкой или под напряжением. Кроме того, автомат отличается от обычного выключателя нагрузки тем, что он имеет встроенные защиты. То есть, автомат — это коммутационное устройство, предназначенное для включения и отключения токов нагрузки или токов короткого замыкания, которое имеет встроенные защиты.
